多くのデバイスは同じサイズの3.5mmコネクタを使用していますが、すべての3.5mmジャックが同じ用途で設計されているわけではありません。このガイドでは、 AUX 、ヘッドフォン、マイク、ヘッドセットの各ポートの違いと見分け方について説明します。
導入
一見すると、3.5mmプラグがジャックに収まるなら、問題なく使えるように思えます。しかし実際には、3.5mmポートはそれぞれ異なる信号レベルを伝送し、配線も異なります。間違ったデバイスを間違ったポートに接続すると、音声が弱くなったり、音が出なくなったり、音質が悪くなったりすることがあります。
AUX とはどういう意味ですか?
AUXは補助（Auxiliary ）の略です。ほとんどの家電製品において、 AUX入力はラインレベルのステレオ入力であり、携帯電話、タブレット、MP3プレーヤーなどのソースからプリアンプで増幅された音声を受信することを目的としています。AUX入力は比較的強い信号（ラインレベル）を想定しており、マイクレベルの信号に必要なプリアンプは備えていません。
一般的な3.5mmポートの種類

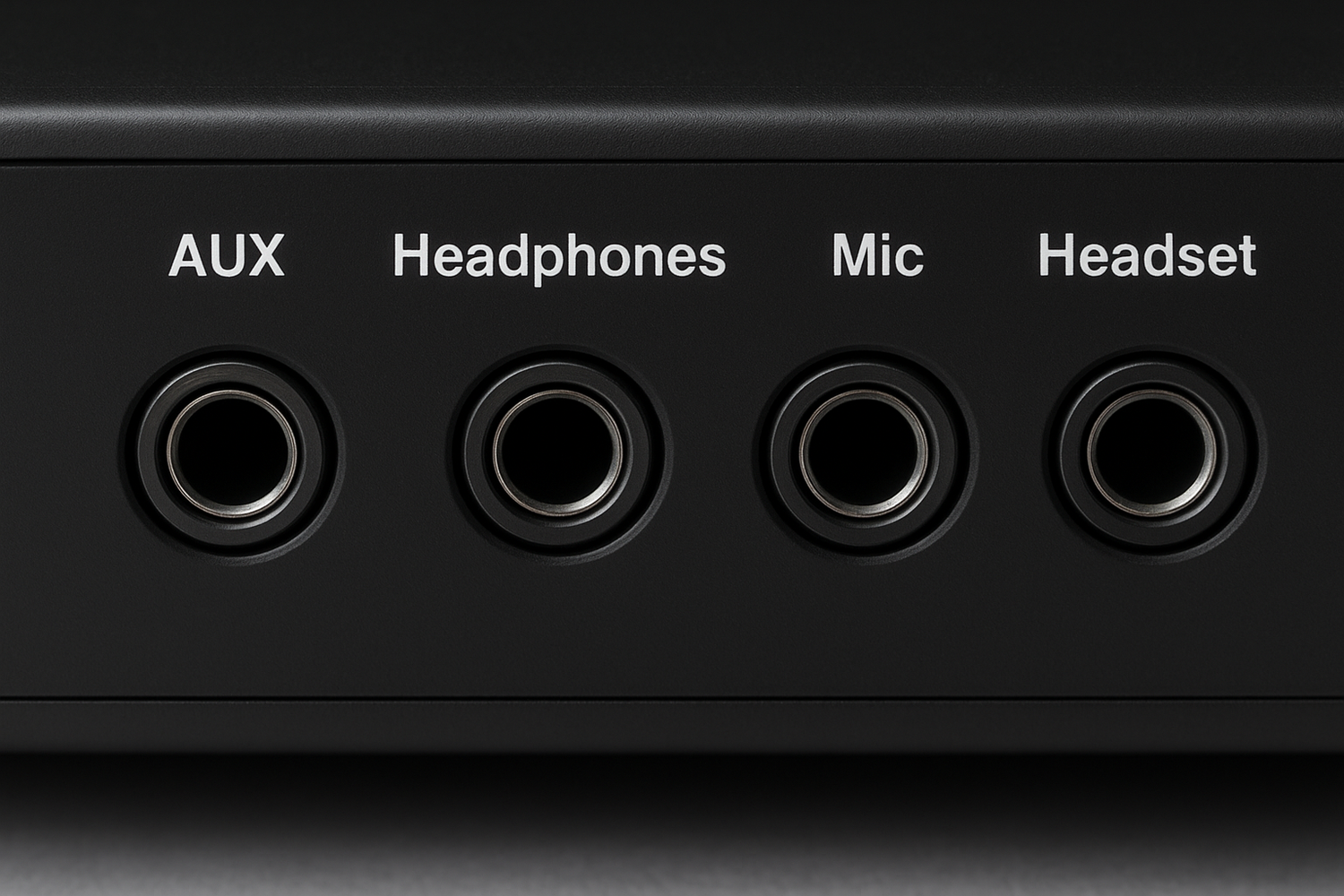

以下は、最も一般的に見られる 3.5mm ジャックとその目的です。
|
ポートタイプ |
コネクタ（標準） |
信号の種類 |
使用目的 |
一般的なデバイス |
|
ヘッドフォン出力 |
TRS（チップ・リング・スリーブ） |
ステレオ、増幅（電話/ヘッドフォンレベル） |
ヘッドフォンまたはパワードスピーカーを駆動する |
携帯電話、ノートパソコン、ポータブルプレーヤー |
|
AUX / ライン入力 |
TRS（チップ・リング・スリーブ） |
ステレオ、ラインレベル（プリアンプ内蔵） |
電話、プレーヤー、ミキサーからオーディオを受信する |
スピーカー、カーステレオ、アンプ |
|
マイク入力 |
TRS または TRRS（デバイスに依存） |
モノラル、マイクレベル（プリアンプが必要） |
マイクからの低レベル信号を受け入れる |
ノートパソコン（一部）、専用マイクプリアンプ、ミキサー |
|
ヘッドセット（コンボ）ジャック |
TRRS（チップ・リング・リング・スリーブ） |
ステレオ出力 + モノラルマイク入力（共有ポート） |
通話とゲーム用のシングルジャックヘッドセット |
スマートフォン、一部のノートパソコン、ゲーム機 |
TRS vs TRRS: 配線入門
TRSプラグは、チップ（左）、リング（右）、スリーブ（アース）の3つの接点を持ち、ステレオヘッドホンやライン信号によく使用されます。TRRSプラグは、ステレオオーディオに加えてマイク信号を伝送するための2つ目のリングを追加します。TRRSの配線規格には、マイクとアースの配線が入れ替わる2つの規格（CTIAとOMTP）があり、これによりヘッドセットのマイクがデバイス間で互換性を持たない場合があります。
簡単な配線メモ:
- TRS (チップ-リング-スリーブ) : チップ = 左、リング = 右、スリーブ = グランド
- TRRS (CTIA) : チップ = 左、リング1 = 右、リング2 = マイク、スリーブ = グランド
- TRRS (OMTP) : チップ = 左、リング 1 = 右、リング 2 = グランド、スリーブ = マイク (旧規格)
よくある間違った接続と何が起こるか
- マイクを AUX (ライン入力) に接続すると、マイク レベルの信号が弱すぎます。AUX はライン レベルの入力を必要とするため、サウンドが非常に小さくなるか、まったく聞こえなくなります。
- ヘッドフォンをマイク入力に接続すると、マイク入力はスピーカーを駆動できないため、適切な音声が聞こえず、マイク プリアンプが過負荷になる危険性があります。
- TRS 専用ジャックで TRRS ヘッドセットを使用する場合:ステレオ オーディオは再生されますが、マイクは機能しません。
- TRRS 規格 (CTIA/OMTP) が一致しません。マイクにノイズが発生したり、マイクが検出されなかったりする可能性があります。必要に応じてアダプターを使用してください。
正しいポートを識別する方法
- デバイス上のアイコンまたはラベル（ヘッドフォン、「AUX IN」、マイク）を探します。
- ポートの機能と配線規格については、デバイスのマニュアルまたは仕様シートを確認してください。
- 信号ソースを考慮してください: マイク → MIC IN またはマイク プリアンプ、音楽プレーヤー → AUX/LINE IN。
- 疑問がある場合は、信号レベルとコネクタ タイプの両方が明確に一致する外部オーディオ インターフェイスまたはアダプタを使用してください。
実例:マイクをAUXに接続する
ワイヤレスマイクの受信機をスピーカーのAUX入力に接続したとします。AUXはラインレベルのステレオ信号を想定しているため、マイクレベルのモノラル信号は非常に弱く、非常に小さな音量しか聞こえないか、まったく聞こえない可能性があります。適切な方法は、専用のMIC IN 、またはマイクレベルの信号に対応し、必要なゲインを提供できるプリアンプ／オーディオインターフェースを使用することです。
マイク入力のないデバイスに接続する必要がある場合は、適切なゲイン制御を使用してマイクレベルをラインレベルに変換する小型のマイク プリアンプまたはアダプタの使用を検討してください。
結論
3.5mmポートは便利ですが、汎用性はありません。AUX、ヘッドフォン、マイク、ヘッドセットの各ジャックの違い、そして配線規格（TRS vs TRRS）を知っておくことで、デバイスを正しく接続し、最高のオーディオパフォーマンスを得ることができます。迷った場合は、ラベルやマニュアルを確認するか、必要な信号タイプを明示的にサポートしているインターフェースを使用してください。
